断（遮）熱フィルム

断（遮）熱フィルム
断（遮）熱フィルムの優れた機能

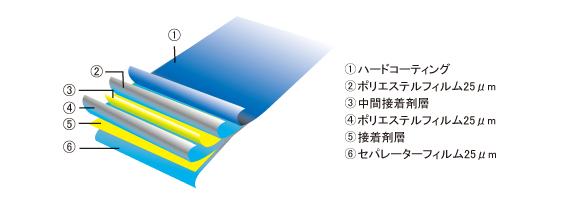

■構造図

構造図

■性能

Ceramic iR-6560セラミックタイプ/内貼り用

■規格 ： 1524mm巾×30m ハードコート　フィルム全厚110μ（剥離紙は除く）
光学性能
紫外線 可視光線 日　　　射 遮蔽係数 日射熱
取得率		 熱貫流率
反射率 透過率 反射率 透過率 反射率 吸収率
（％） （％） （％） （％） （％） （％）     (W/㎡K）
99.00 63.80 8.00 49.70 7.20 43.10 0.55 0.48 5.80

Ceramic iR-3080セラミックタイプ/内貼り用

■規格 ： 1524mm巾×30m ハードコート　フィルム全厚110μ（剥離紙は除く）
光学性能
紫外線 可視光線 日　　　射 遮蔽係数 日射熱
取得率		 熱貫流率
反射率 透過率 反射率 透過率 反射率 吸収率
（％） （％） （％） （％） （％） （％）     (W/㎡K）
99.00 80.00 8.90 72.20 9.30 18.50 0.80 0.70 6.00

Silver iR-15・iR-15sミラータイプ/内貼り用

■規格 ： 1524mm巾×30m（iR-15）
■規格 ： 1016mm巾×30m（iR-15s）		 ハードコート　フィルム全厚110μ（剥離紙は除く）
光学性能
紫外線 可視光線 日　　　射 遮蔽係数 日射熱
取得率		 熱貫流率
反射率 透過率 反射率 透過率 反射率 吸収率
（％） （％） （％） （％） （％） （％）     (W/㎡K）
99.00 17.00 59.00 14.00 55.00 31.00 0.25 0.22 6.00

Silver iR-35・iR-35sミラータイプ/内貼り用

■規格 ： 1524mm巾×30m（iR-35）
■規格 ： 1016mm巾×30m（iR-35s）		 ハードコート　フィルム全厚110μ（剥離紙は除く）
光学性能
紫外線 可視光線 日　　　射 遮蔽係数 日射熱
取得率		 熱貫流率
反射率 透過率 反射率 透過率 反射率 吸収率
（％） （％） （％） （％） （％） （％）     (W/㎡K）
99.00 34.60 43.00 27.10 45.20 27.70 0.35 0.31 5.40

Exterior iR-15ミラータイプ/外貼り用

■規格 ： 1524mm巾×30m ハードコート　フィルム全厚110μ（剥離紙は除く）
光学性能
紫外線 可視光線 日　　　射 遮蔽係数 日射熱
取得率		 熱貫流率
反射率 透過率 反射率 透過率 反射率 吸収率
（％） （％） （％） （％） （％） （％）     (W/㎡K）
99.00 16.00 59.00 14.00 61.00 25.00 0.21 0.19 6.00

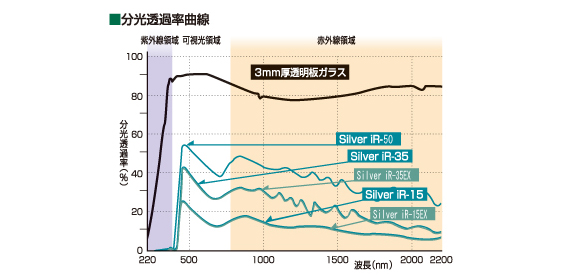

■分光透過率曲線

分光透過率曲線
ご注意事項
○ 本製品は内貼り専用です。室外には使用できません。
○ すりガラスや型板ガラスには、ご使用できません。
○ 施工後部分的に、水残りや白濁模様ができることもありますが、フィルム表面から水分が蒸発し解消されます。
○ 本製品は日射熱吸収率が高い為、網入りガラス、線入りガラス、熱線反射ガラス、熱線吸収ガラス、複層ガラス等ガラスの種類や環境によって、熱割れが生じる場合があります。事前にお問い合わせください。万一、ガラスに熱割れが生じても保証はいたしかねます。
ガラス熱割れ現象とは
窓ガラスに太陽光の直射を受けると、照射部は吸熱のため高温になり膨張します。一方、周辺のサッシにのみ込まれた部分は日射を受けず、あまり温度は上昇しない為低温のままとなり膨張しません。その為、高温部の熱膨張を拘束する為にガラス周辺部に引張応力が発生します。この引張応力は被照射部と周辺部との温度差に比例し、ガラスのエッジ強度をこえる引張応力が発生すると熱割れが生じます。
メンテナンスについて
○ 清掃はフィルム面にキズがつかないように、濡れた柔らかい布で拭いてください。その際、必ず一方向で拭いてください。
○ 汚れがひどい場合は中性洗剤を使用してください。
○ 研磨剤、有機洗剤、溶剤は使用しないでください。
○ フィルムの上に、他のフィルムやシール、粘着テープ等を貼らないでください。

◎測定はJIS A5759に基づく方法で行った　◎全商品ハードコート

数値は測定値であり保証値ではありません。また、予告なく変更することがあります。

●製品の仕様等は改良のため、予告なく変更する場合があります。　●フィルム全厚は設計上の値を示す。
